Nákres půdorysu 1.N.P. |
|
|
|
»
Nákres půdorysu 2.N.P. |
|
|
|
|
|

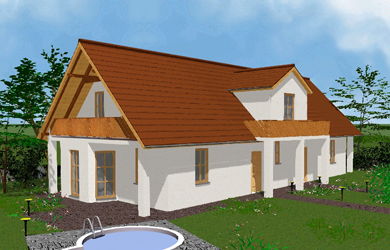

Charakteristika domu |
|
|
|
|
|
|
|
Rodinné
domky jsou navrženy jako dvojdomek se společnou středovou zdí. Jeden domek
je o větší bytové jednotce v provedení 5+1 s vestavěným arkýřem a
balkonem. Druhý je menší v provedení 2+1 až 3+1 bez arkýře. Konstrukční
řešení je u obou stejné. Domky jsou plně podsklepené, v přízemí jsou
obytné místnosti a dále vstup, kuchyň a sociální zařízení. V podkroví jsou
ložnice a WC. Podlaží jsou propojena dřevěným schodištěm. |
|
|
|
Domek
je situovaný na rovinný terén a je proveden tak, že sklep je částečně
zapuštěn do země a částečně tvoří podezdívku domu. |
|
|
|
|
|
|
|
|
|
část A |
část B |
|
|
|
|
Zastavěná
plocha |
.......... |
87,30 m² |
60,50 m² |
|
|
|
|
Užitková
plocha |
.......... |
220,90 m² |
145,50 m² |
|
|
|
|
Obytná plocha |
.......... |
108,30 m² |
59,00 m² |
|
|
|
|
|
|
|
|
Cena na klíč |
.......... |
5.780.000,- Kč |
|
|
|
|
|
|
|
|
|
Cena stavebnice |
.......... |
530.000,- Kč |
|
|
|
|
|
|
|
|
|
Hrubá
stavba |
.......... |
1.735.000,- Kč |
|
|
|
|
|
|
|
|
|
Cena
na klíč - HELUZ |
.......... |
7.490.000,- Kč |
|
|
|
-
nízkoenergetický dům |
|
|
|
|
|
| |
Místnosti 1.N.P. |
|
|
|
|
| |
část A |
|
|
|
|
|
| |
• vstup |
.......... |
4,40 m2 |
|
|
|
| |
• schodiště |
.......... |
3,30 m2 |
|
|
|
| |
• WC |
.......... |
1,40 m2 |
|
|
|
| |
• předsíň WC |
.......... |
0,80 m2 |
|
|
|
| |
•
koupelna |
.......... |
6,00
m2 |
|
|
|
| |
•
kuchyň |
.......... |
14,20
m2 |
|
|
|
| |
•
obývací pokoj |
.......... |
27,50
m2 |
|
|
|
| |
• pokoj |
.......... |
9,20
m2 |
|
|
|
| |
|
|
|
|
|
|
| |
část B |
|
|
|
|
|
| |
• vstup |
.......... |
7,90 m2 |
|
|
|
| |
• schodiště |
.......... |
3,30 m2 |
|
|
|
| |
• WC |
.......... |
1,40 m2 |
|
|
|
| |
• předsíň WC |
.......... |
0,80 m2 |
|
|
|
| |
•
koupelna |
.......... |
3,70
m2 |
|
|
|
| |
•
kuchyň |
.......... |
16,20
m2 |
|
|
|
| |
•
obývací pokoj |
.......... |
11,00
m2 |
|
|
|
|
|
|
|
| |

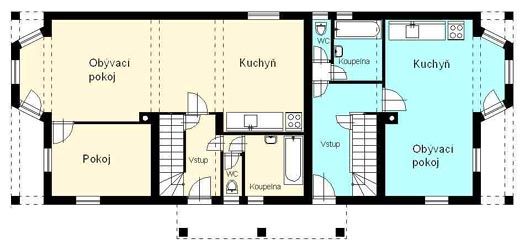

Nákres půdorysu 1.N.P. |
|
|
| |
 |
|
| |
Půdorysné rozměry objektu :
část A |
↕ 7,20 m |
↔ 11,10 m |
|
| |
Půdorysné rozměry objektu :
část B |
↕ 7,20 m |
↔ 7,50 m |
|
| |
»
nahoru |
|
| |
Místnosti 2.N.P. |
|
|
|
|
| |
část A |
|
|
|
|
|
| |
• schodiště + hala |
.......... |
10,10 m2 |
|
|
|
| |
• WC |
.......... |
2,40 m2 |
|
|
|
| |
• pokoj 1 |
.......... |
23,80 m2 |
|
|
|
| |
• pokoj 2 |
.......... |
14,40
m2 |
|
|
|
| |
• pokoj 3 |
.......... |
9,10
m2 |
|
|
|
| |
|
|
|
|
|
|
| |
část B |
|
|
|
|
|
| |
• schodiště + chodba |
.......... |
8,00 m2 |
|
|
|
| |
• WC |
.......... |
1,10 m2 |
|
|
|
| |
• komora |
.......... |
3,60 m2 |
|
|
|
| |
• pokoj |
.......... |
20,70
m2 |
|
|
|
|
|
|
|
| |

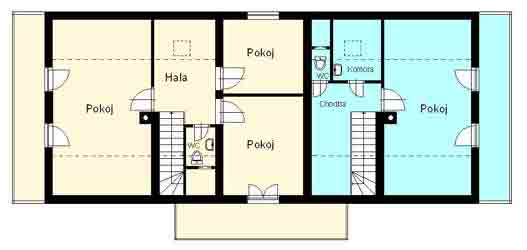

Nákres půdorysu 2.N.P. |
|
|
| |
 |
|
| |
Půdorysné rozměry objektu :
část A
|
↕ 7,20 m |
↔ 11,10 m |
|
| |
Půdorysné rozměry objektu :
část B
|
↕ 7,20 m |
↔ 7,50 m |
|
| |
»
nahoru |
|
| |
* V tištěném katalogu udávaná jako varianta
M6 dvojdomek. |
|
|
|
