Stavební systém a konstrukce

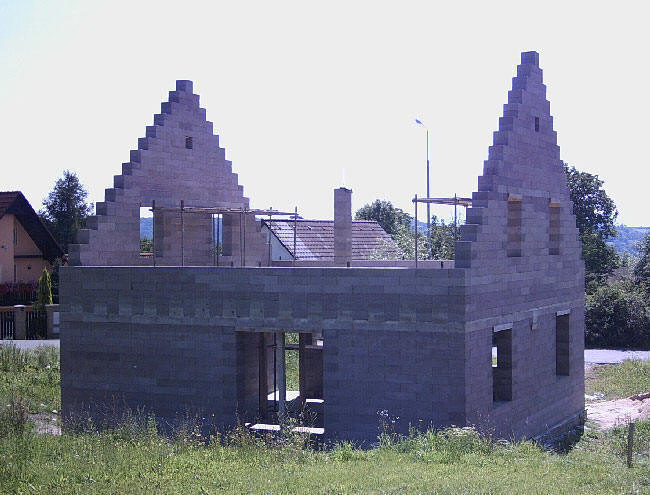

Základními stavebními prvky jsou tvárnice suchého zdění - TSZ, které umožňují výstavbu libovolně členitých objektů při dodržení modulu 300 mm ( veškeré délkové rozměry zdiva z TSZ musí být v násobku 300 mm ).Postup stavění je jednoduchý. Skládá se z usazování tvárnic na sebe, na sucho, na vazbu. Usazované tvárnice jsou proti sobě vedeny zámky na spodní ložné ploše. Z tvárnic TSZ 2-60 se staví naddveřní a nadokenní překlady a věnce. Ostatní prvky dodávky stavebnice jsou dřevěné fošnové stropy a dřevěný krov, rovněž upravených pro jednoduchou montáž.

Tato technologie umožňuje :

Při použití těchto tvárnice (TSZ) se nepoužívá malta ani beton pro zálivku, ta se neprovádí. Tvárnice se sesazují pouze na sucho na sebe  a na vazbu do zámků na tvárnicích. První uložená vrstva tvárnic je provedena do betonové malty a poslední vrstva je osazena drážkovými tvárnicemi pro montáž výztuže železobetonového věnce, který se zabetonuje do takto připravených tvárnic a vytváří ztužující prvek stavby pro další montáž stropů a krovů. Pokud je nad věncem uložena pozednice krovu, musí se do žel.bet věnce vložit kotevní ocel.pás. pro uchycení pozednice. Tvárnice jsou vyráběny v přesných rozměrech a tak při kvalitní montáži postačí provádět jen tenké natahované štukové omítky. Otvory v tvárnicích mohou sloužit pro montáž potrubí kanalizačních a vodovodních stoupaček a i pro tažení kabelů elektroinstalací.

Montáž fošnového stropu je velmi jednoduchá, kdy se nosné fošny usadí na žel.bet.věnec a obezdí se a přibije se dřevěný záklop. Rovněž montáž krovu je jednoduchá, kdy na usazené a ukotvené trámy pozednic a pomocných trámků vaznic se usadí připravené krokve, které se přibijí k trámům a stáhnou se kleštinami. Pak se provede bednění střechy, případně se přibijí latě pro krytinu.

Takto lze sestavit celou hrubou stavbu během 7 až 14 dní dle velikosti stavby. Například nosné zdivo přízemí pro typ M3, lze sestavit na usazenou první vrstvu tvárnic během max. dvou dnů. Rovněž tak i ostatní konstrukce hrubé stavby lze takto jednoduše a rychle realizovat.

Při výstavbě pomocí stavebnice :

Základní podmínkou pro zcela amatérské ukládání tvárnic na sebe, na sucho, je přesné uložení první vrstvy tvárnic TSZ. Aby takové založení stavby bylo zaručeno a aby stavebník dále ukládal tvárnice do zdiva s pocitem jistoty a bezpečí, nabízíme Vám dodávku stavebnice hrubé stavby z tvárnic TSZ, včetně provedení montáže základní vrstvy tvárnic a zaškolení pro další postup při montáži. To platí i dále pro montáž dřevěného fošnového stropu a krovu. Veškeré práce postačí provádět dva pracovníci a to včetně montáže krovů, které jsou rovněž z jednotlivých prvků krovu montovaných šroubovými spoji.

Podrobnosti na stránce - Stavebnice

» nahoru

Základní konstrukce a vybavení rodinných domů

Konstrukce :

•

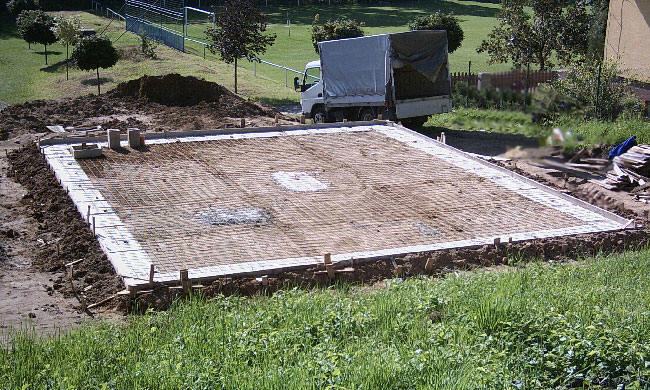

Základy a základová deska z betonu s izolací varnou lepenkou

•

•

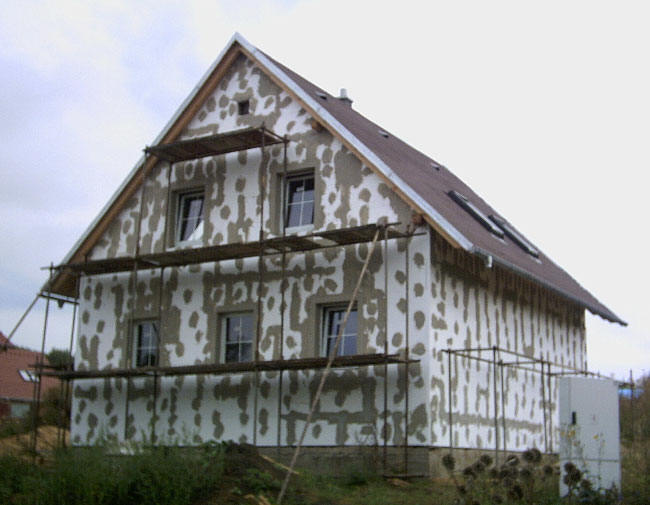

Izolace venkovních stěn fasádním polystyrenem tl. 60mm, střechy skelnou rohoží tl. 160 mm

•

Příčky zděné z příčkových tvárnic a v podkroví sádrokartonové se skelnou izolací

•

Fasáda hladká s probarvenou ušlechtěnou omítkou v jednom odstínu

•

Vnitřní omítky tenkovrstvé

•

Stropy fošnové s podhledy ze sádrokartonu s  izolací

•

Krov klasický dřevěný trámový

•

Krytina z  asfaltového šindele a klempířské prvky z titanzinkových plechů

•

Okna plastová s vakuovým dvojsklem

•

Dveře dřevěné do ocelových vlysových zárubní

Vybavení :

•

Kompletní sociální zařízení v bílé barvě s boilerem 160 l

•

Příprava rozvodů pro kuchyň včetně dřezové baterie (bez dodání kuchyňské linky a sporáku a případného dalšího vybavení kuchyně)

•

Schody dřevěné

•

Podlahové krytiny – linoleum v ceně do 260,-Kč/m2

•

Obklady jen v koupelně do výšky 180 cm a v ceně do 260,-Kč/m2

•

•

•

» nahoru

Nízko energetické provedení rodinných domů

Nabízíme úpravu stěn pro lepší tepelné vlastnosti izolací stěn tak, aby tepelný odpor byl zvýšen na hodnotu blížící se koeficientu R 5,0 i více. Tím se docílí mnohem vyšších tepelných úspor při vytápění domů. Tepelná izolace v místě všech obvodových  stěn bude v celé výšce stěn provedena jako dvojitá a to s použitím kombinace skelných rohoží uzavřených pod deskami OSB, nebo dvojitou vrstvou izolace vytvořené z polystyrénových desek pod deskami OSB a izolací polystyrenem nalepeného na deskách OSB pod fasádní úpravu. Dále je pak provedena fasádní úprava jako u původního provedení domků. Další úprava je na všech vnitřních stěnách a to s použitím sádrokartonových desek místo klasických omítek. Ostatní provedení izolací zůstane beze změn ale s tím, že veškeré další izolace stropů i krovu budou zesíleny a to buď silnější vrstvou skelných rohoží a nebo s doplněním o další vrstvu z polystyrénových desek.

Těmito úpravami se docilují hodnoty koeficientu prostupu tepla R u stěn na 4,9 při použití skelných rohoží a polystyrenu , nebo na 6,1 při použití pouze několika vrstev polystyrénových desek a u stropů na 4,7 případně na 6,3  při doplnění polystyrenem a u střechy  na hodnotu 4,4  a nebo na hodnotu 6,2 při doplnění polystyrenem.

Tyto úpravy sice zvyšují cenu stavby zhruba o 100-150 tisíc Kč podle velikosti domu, ale při tom dochází k úspoře na vytápění až o 50% ročně, což je při elektrickém nebo plynovém vytápění snížení nákladů o 20-40 tisíc Kč ročně. Návratnost těchto úprav je pak maximálně do 4-5ti let.

Při tomto provedení se zároveň zkracuje doba výstavby až o jeden měsíc, protože se neprovádí klasické omítky a odpadají další mokré procesy konstrukce stavby a tím i zároveň nedochází k následnému vysychání stavby – vlhkosti z omítek. Rovněž se zjednodušují veškeré instalace v domě, protože se provádí přímo na povrch stěn a nemusí se žádné instalace zasekávat do zdiva.

» nahoru

Technické údaje TSZ

TSZ  1-60/4

600x300x150 mm

TSZ 1-30/4

300x300x150 mm

TSZ 2-60/4

600x300x150 mm

TSZ 5-60/4

Základní pevnost je 4 MPa.

Zdivo z TSZ s prázdnými dutinami  R=0,725 m².KW^-1

Zdivo z TSZ se zateplením polystyrenu tl. 50 mm  R=2,8 m².KW^-1 a při tl. 70 mm R=3,6  nebo při použití obezdívky  z tvárnic  Ytong  tl.75 mm a polystyrenem tl. 50 mm je R=3,2 m².KW^-1 a při tl. polystyrenu 70 mm R=4,1.

24 %.

Odzkoušené dle ČSN 723 3182 a ČSN 72 2605.

Vyhovující

Je větší než 180 minut.

Tvárnice suchého zdění - TSZ  vyhovují hlediskům bezpečnosti a ochrany zdraví  podle „Podmínek k schvalování“ platných od 15.5.1994

Certifikát výrobku č. 050-016695, vydal TZÚS Praha s.p., autorizovaná osoba pobočka Předměřice n.L., dne 31.1.2008

PN 00 01 GEMEC - UNION, a.s., divize Žacléř, dne 1.7. 2000
